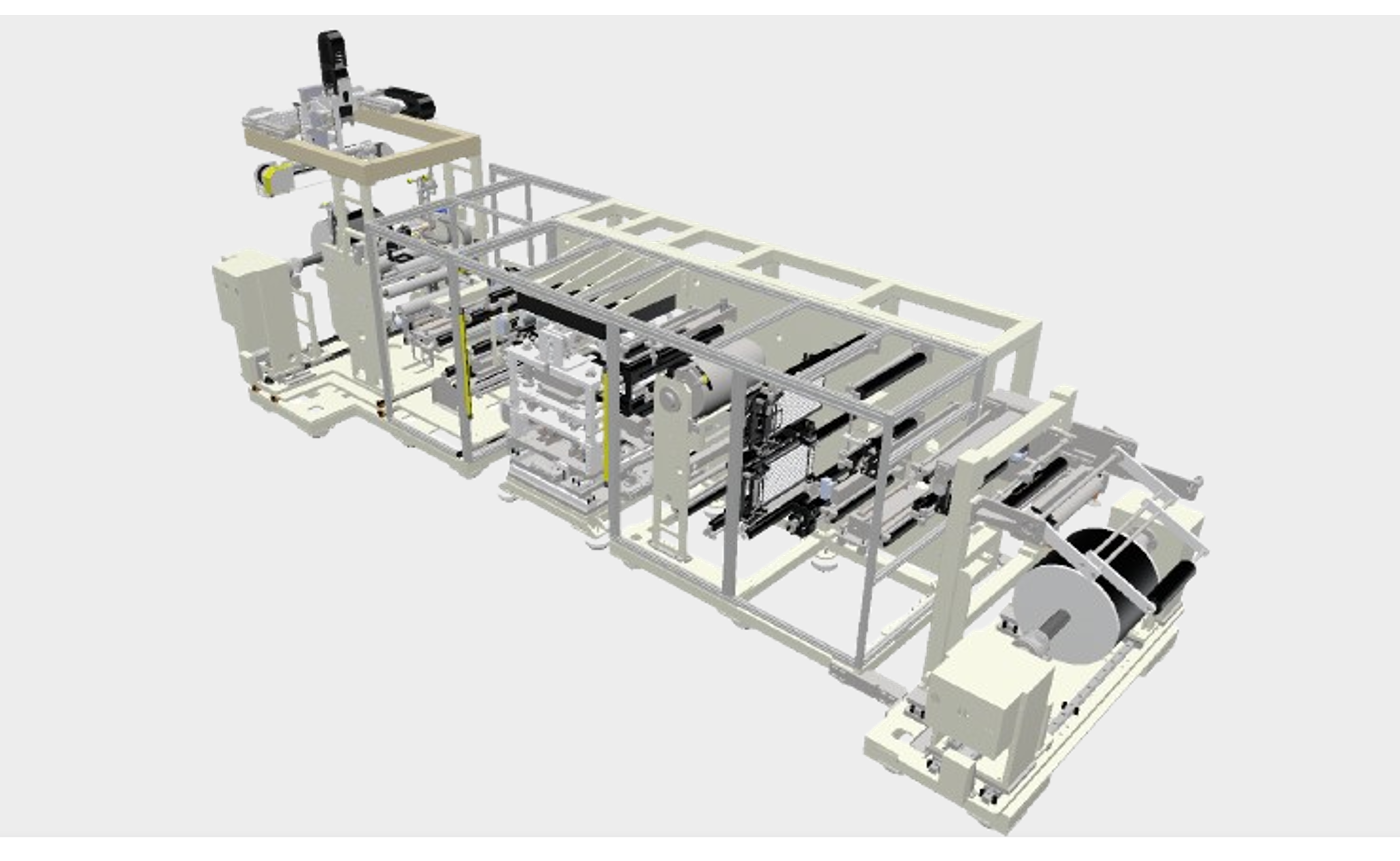

전극 노칭기
Electrode Notching Machine
분당 80m의 속도로 잘라내는 전극 노칭기는 연속 코팅 된 전극을 가로 방향으로 자르고 탭을 내어 전극 시트로 만드는 설비입니다
피엔티의 금형 노칭기는 세계에서 가장 빠른 기계로 효율성은 물론 제품의 퀄리티를 보장합니다 또한 금형 노칭기에는 더블캠이라는 세계 특허 기술이 적용 되어 있습니다 피엔티의 금형 노칭기의 공정 품질의 가동률ㆍ양품률 99.8%, CPK 1.33 이상의 공정률을 달성하여 불량 제품이 거의 나지 않는다는 장점이 있습니다 이러한 기술력 덕분에 국내 다수 대기업에 60대 이상의 다이 프레싱 노칭기를 납품한 성과가 있습니다
사양
| 구분 | 사양 |
|---|---|
| 생산 속도 |
Max. 300cycles/min
|
| 라인 속도 |
Max. 72m/min
|
| 전극 두께 |
100㎛ ~ 500㎛
|
| 노칭 방식 |
다이 노칭캠 구동 / 2개의 캠축 구동에 의한 논스톱 노칭 / 상하 구동 프레스 스트로크
|
| 다이 고정 |
클램프 타입
|
| 윤활유 |
자동 공급
|
| 이물 방지 |
FFU, VUV
|
| 인라인 결함 검사 |
비전 카메라 검사 및 라벨러(라벨 부착 위치 정밀도 ±20mm @ 72m/min)
|
| 필요 면적 |
10m(L) * 3m(W) * 2.5m(H)
|
