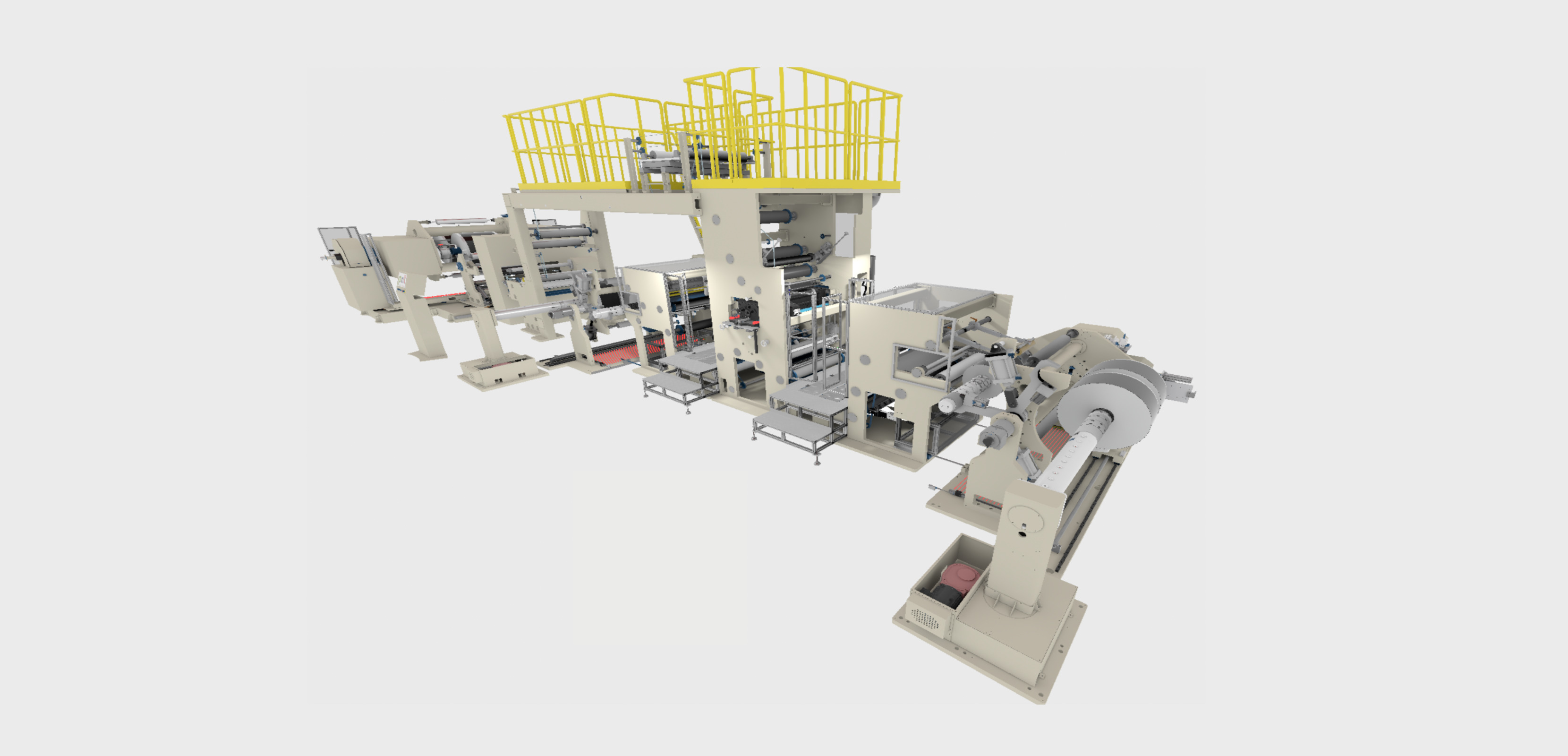

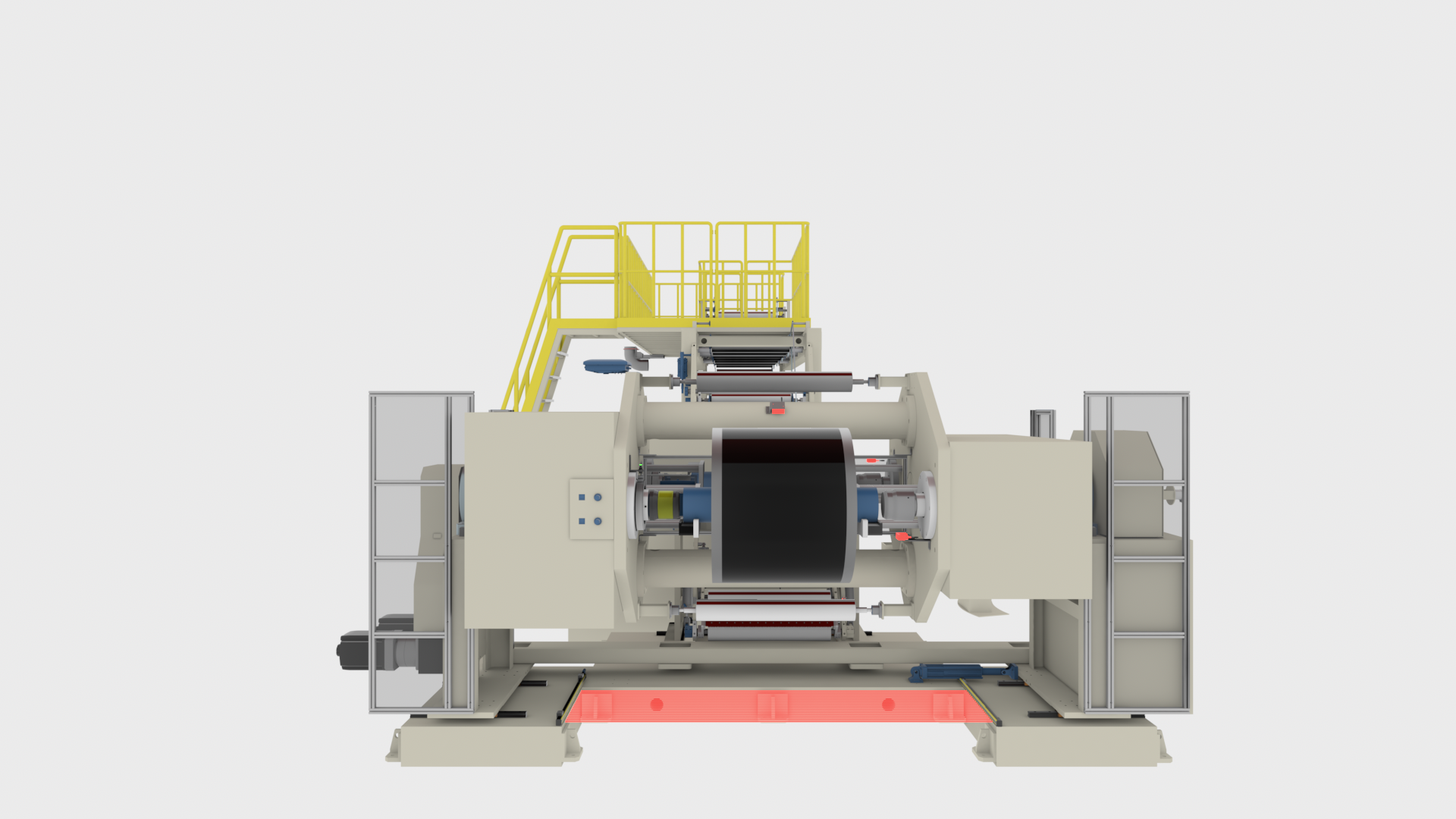

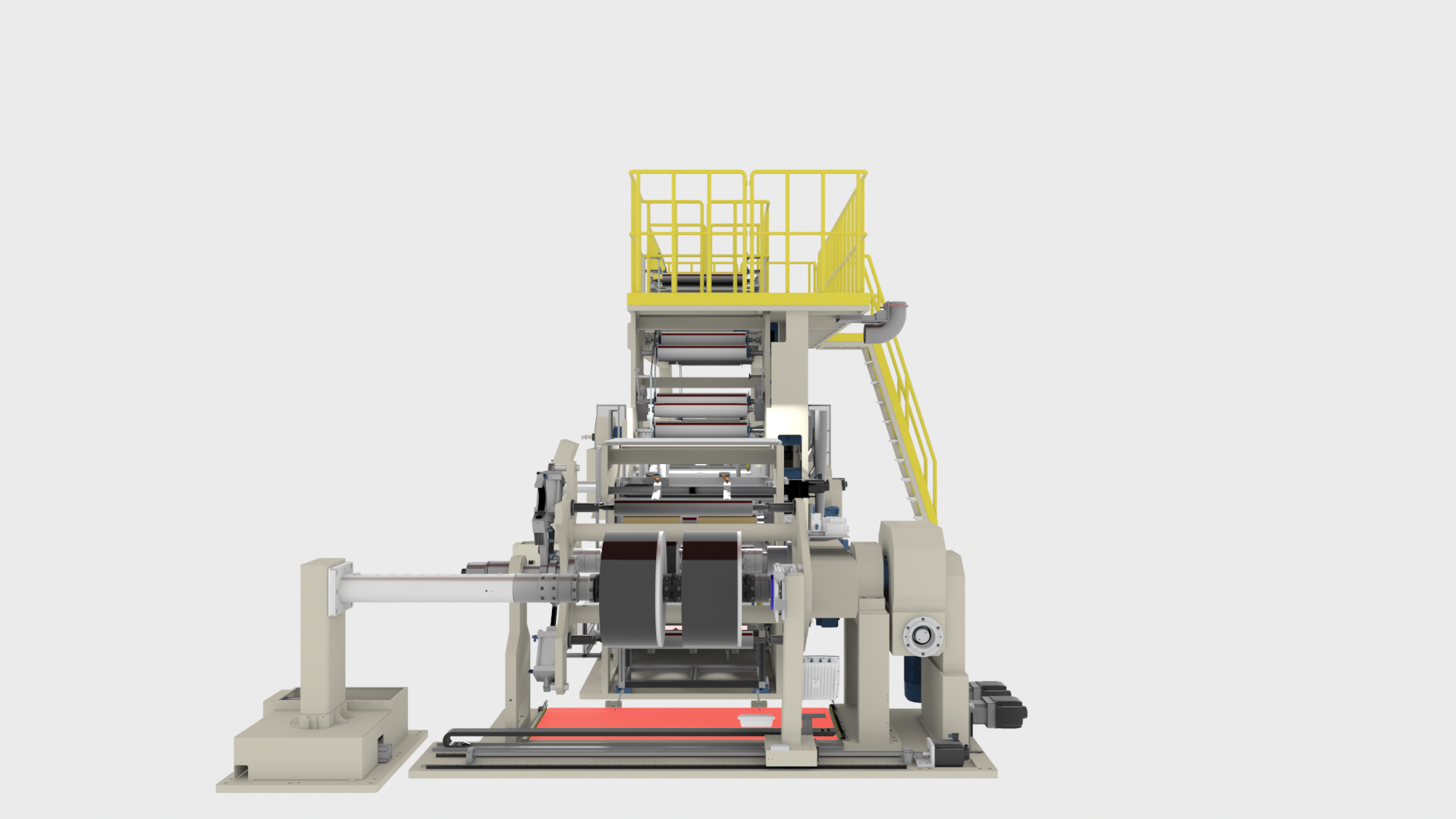

전극 슬리터
Electrode Slitting Machine
전극 슬리터는 압연된 전극의 코팅된 부분 또는 무지부(슬러리 코팅이 안된 극판 부분)를 원하는 폭으로 자르는 설비입니다
정밀한 폭 편차를 확보하기 위해 블록 나이프 유닛을 적용하고 있으며 오일 크리닝 유닛, 터보 브러시, 석션, 마그네틱바 등 다양한 기기를 적용하여 공정 중 이물질이 혼입 되지 않도록 관리하고 있습니다 전극 슬리터를 구성하는 와인더 축은 3인치, 6인치 프릭션 샤프트에 의해 릴 별로 일정한 장력으로 와인딩이 되도록 설비를 구성합니다
사양
구분 | 사양 |
---|---|
생산 속도 |
Max. 150m/min
|
기재 폭 |
Max. 700mm
|
Burr 크기 |
Below 10㎛
|
슬리팅 방식 |
볼록 나이프 / 초경 재질 나이프
|
슬리핑 폭 정밀도 |
±0.1mm
|
나이프 교환 |
블록 나이프 카트리지를 수동으로 교환
|
이물 방지 |
양모 + 오일 클리닝 유닛(자동 공급장치) / 터보 브러시, 석션, 마그네틱 바 등
|
인라인 결함 검사 |
비전 카메라 검사 및 라벨러(라벨 부착 위치 정밀도 : ±20mm @ 150m/min Speed)
|
필요 면적 |
10m(L) * 4.5m(W) * 3m(H)
|
