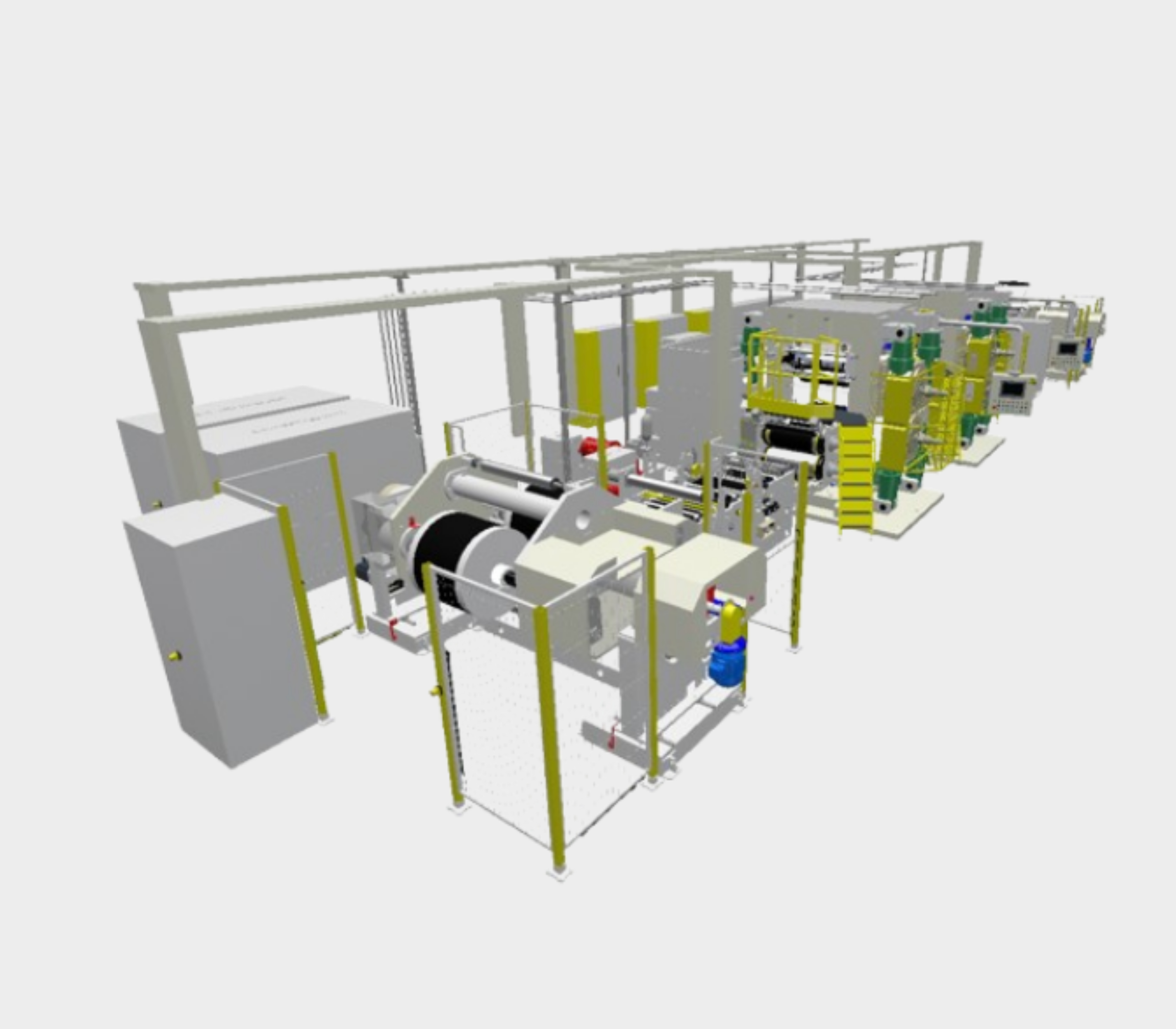

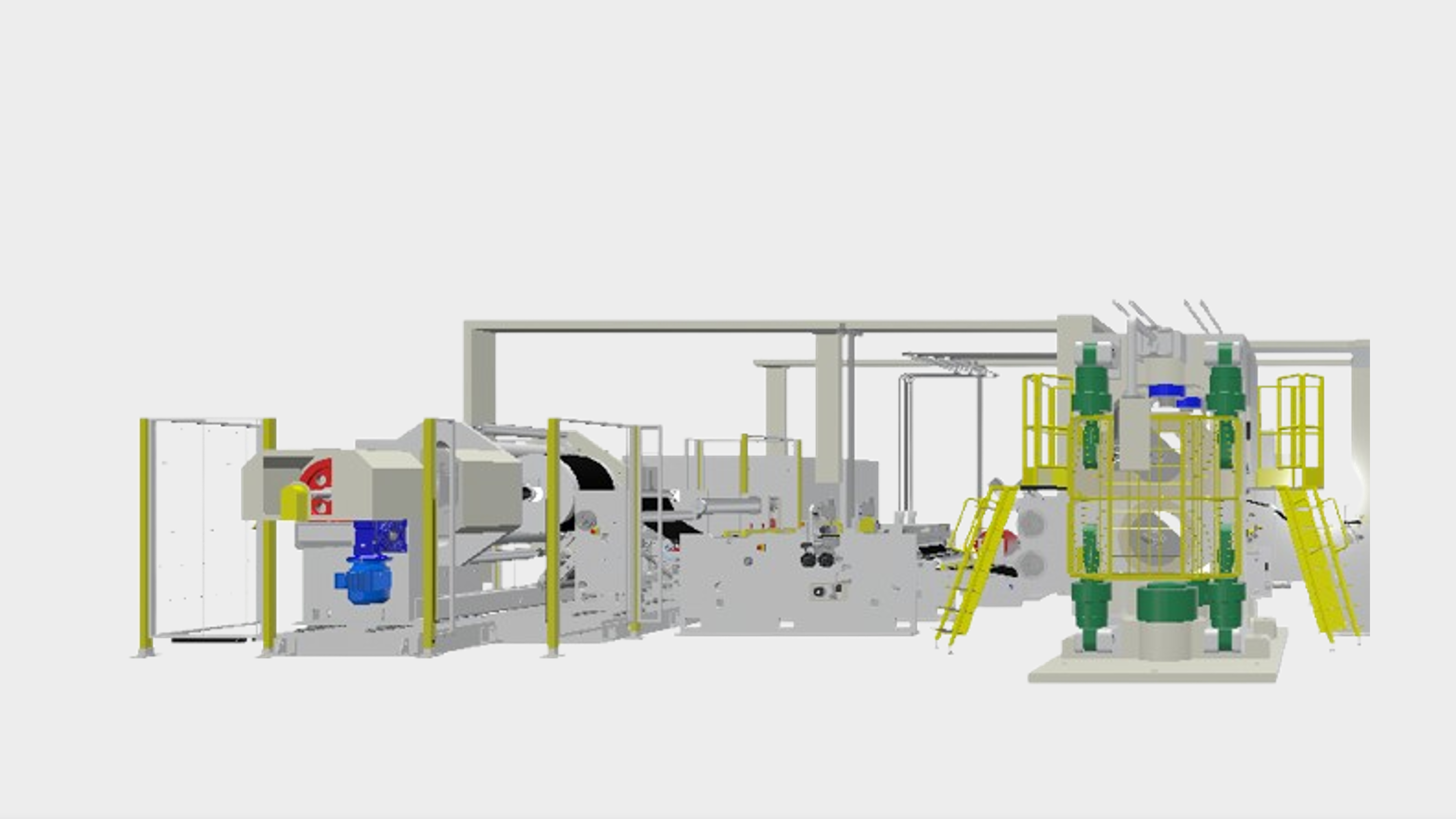

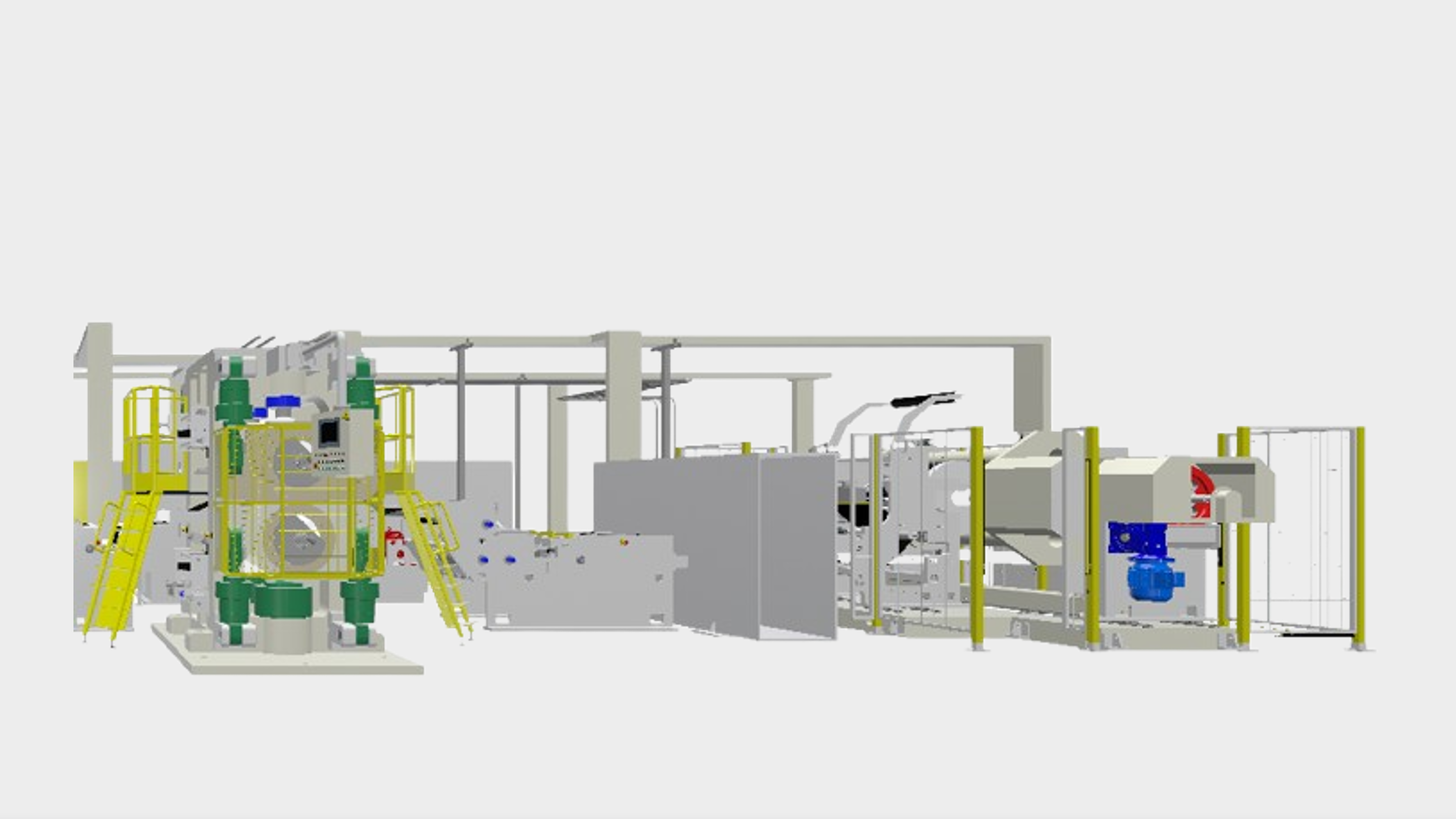

전극 롤프레스
Electrode Calendering(Roll-Pressing) Machine
전극 롤프레스는 코팅된 웹을 일정한 두께로 유지하며 롤링 할 수 있도록 설계되었습니다 롤링 공정에서 가장 중요한 요소는 갭의 정확한 제어이며 전극 전체에 균일한 선형 압력을 가하기 위해 메인 롤 사이에 압력이 가해집니다
유압 서보 제어 시스템을 사용하여 1μm 이내의 재현성이 가능하게 설비되었으며 양극 압연의 경우 더 높은 압연 속도를 단축하기 위해 열간 압연을 적용하였습니다 음극 압연에서는 스프링백 현상을 방지하기 위해 다단 압연을 사용하고 있으며 고주파 유도 가열 등 다양한 기술을 보유하고 있습니다 피엔티는 1000N 고장력 연신 장치와 같은 여러 특수 기능을 보유하고 있습니다
사양
| 구분 | 사양 |
|---|---|
| 생산 속도 |
Max. 150m/min
|
| 기재 폭 |
Max. 700mm
|
| 선압 |
Max. 6.4ton/cm
|
| 롤 프레싱 방식 |
양극 : 열간압연, 음극 : 냉간압연 / 상부 롤 : 고정, 하부 롤 : 상하 이동 / 롤 갭 조정을 위한 유압 서보 제어 시스템
|
| 두께 제어 편차 |
±1.5㎛
|
| 주름 개선 장치 |
고주파 유도 가열 / 고장력 연신 장치
|
| 인라인 두께 측정 |
Beam shield shadow 측정 방식, 마그네틱 센서를 통한 거리 측정
|
| 필요 면적 |
15m(L) * 10m(W) * 4m(H)
|
